Как отобразить матрицы на веб-странице?
Матрицы в математике — это прямоугольные таблицы, состоящие из строк и столбцов, на пересечении которых находятся элементы матрицы (числа или переменные). Матрица обычно обозначается с помощью квадратных или круглых скобок.
A = ( 1 2 3 4 )
Для отображения матрицы мы создаём таблицу с требуемым количеством строк и ячеек, а слева и справа от таблицы добавляем скобки. Чтобы скобки растягивались соответственно содержимому таблицы и скобки и таблицу следует поместить в одну группу <mrow>. Вот как будет выглядеть общий код для матрицы.
<mrow> <mo fence="true" form="prefix">(</mo> <mtable> … </mtable> <mo fence="true" form="postfix">)</mo> </mrow>Вместо круглых скобок можно использовать квадратные, а также прямые или одинарные линии.
<mo fence="true" form="prefix">[</mo> <mo fence="true" form="postfix">]</mo> <mo fence="true" form="prefix">|</mo> <mo fence="true" form="postfix">|</mo> <mo fence="true" form="prefix">‖</mo> <mo fence="true" form="postfix">‖</mo>В примере 1 показано создание матрицы размером 3х1. Для этого внутри таблицы <mtable> добавляется три строки <mtr> и в каждую их них вставляется по одному элементу <mtd>.
Пример 1. Матрица 3х1
<!DOCTYPE html> <html lang="ru"> <head> <meta charset="utf-8"> <title>MathML</title> </head> <body> <math display="block"> <mrow> <mo fence="true" form="prefix">[</mo> <mtable> <mtr> <mtd><mn>1</mn></mtd> </mtr> <mtr> <mtd><mn>2</mn></mtd> </mtr> <mtr> <mtd><mn>3</mn></mtd> </mtr> </mtable> <mo fence="true" form="postfix">]</mo> </mrow> </math> </body> </html>
В примере 2 показано умножение двух матриц размером 2х2. В таком случае в каждой таблице понадобится две строки <mtr> и в каждой из них по два элемента <mtd>. Скобки здесь для разнообразия выбраны круглые.
Пример 2. Умножение матриц
<!DOCTYPE html> <html lang="ru"> <head> <meta charset="utf-8"> <title>MathML</title> </head> <body> <math display="block"> <mrow> <mo fence="true" form="prefix">(</mo> <mtable> <mtr> <mtd><mn>1</mn></mtd> <mtd><mn>2</mn></mtd> </mtr> <mtr> <mtd><mn>3</mn></mtd> <mtd><mn>1</mn></mtd> </mtr> </mtable> <mo fence="true" form="postfix">)</mo> </mrow> <mo>⋅</mo> <mrow> <mo fence="true" form="prefix">(</mo> <mtable> <mtr> <mtd><mo>−</mo><mn>1</mn></mtd> <mtd><mn>3</mn></mtd> </mtr> <mtr> <mtd><mn>1</mn></mtd> <mtd><mn>1</mn></mtd> </mtr> </mtable> <mo fence="true" form="postfix">)</mo> </mrow> </math> </body> </html>

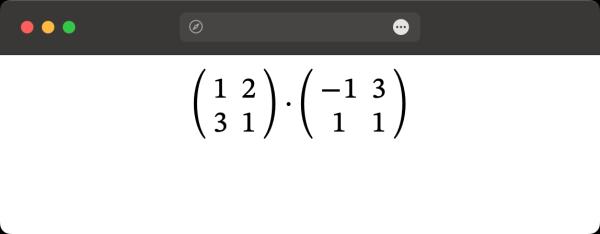

Результат данного примера показан на рис. 1.
Рис. 1. Вид матриц в браузере
Для стилизации матриц к элементу <mrow> следует добавить стилевой класс .matrix и уже для него или его дочерних элементов задавать стиль. К примеру, если нам нужно «раздвинуть» скобки, то для селектора .matrix mtable устанавливаем свойства padding-left и padding-right.
.matrix mtable { padding-left: 0.5em; padding-right: 0.5em; }Или вместо двух свойств можно использовать одно универсальное свойство padding.
.matrix mtable { padding: 0 0.5em; }В примере 3 стиль применяется к разным фрагментам матрицы, в частности меняется цвет чисел и скобок.
Пример 3. Цвет матрицы
<!DOCTYPE html> <html lang="ru"> <head> <meta charset="utf-8"> <title>MathML</title> <style> .matrix { color: red; /* Цвет матрицы */ } .matrix mtable { padding: 0 0.3em; /* Расстояние до скобки */ } .matrix [fence="true"] { color: blue; /* Цвет скобок в матрице */ } </style> </head> <body> <math display="block"> <mi>A</mi> <mo>=</mo> <mrow class="matrix"> <mo fence="true" form="prefix">(</mo> <mtable> <mtr> <mtd><mn>1</mn></mtd> <mtd><mn>2</mn></mtd> </mtr> <mtr> <mtd><mn>3</mn></mtd> <mtd><mn>4</mn></mtd> </mtr> </mtable> <mo fence="true" form="postfix">)</mo> </mrow> </math> </body> </html>
Автор: Влад Мержевич
Источник: webref.ru
